CompactTL™远心镜头

CompactTL™远心镜头

  • 产品型号：
  • 更新时间：2023-12-15
  • 产品介绍：TECHSPEC® CompactTL™远心镜头具有超紧凑设计，适用于空间受限的应用。 这款镜头可用于2/3"传感器，提供各种工作距离和放大倍率。 无论是单个购买还是批量集成，这款镜头都能为您提供高性价比。 TECHSPEC® 拥有优异的远心度和低畸变，非常适合集成到测量系统中。
  • 厂商性质：经销商
  • 在线留言

产品介绍

品牌其他品牌价格区间面议
组件类别光学元件应用领域医疗卫生,环保,化工,电子/电池

CompactTL™远心镜头

（1）超紧凑设计

（2）适用于批量检测应用

（3）可选各种工作距离和放大倍率

TECHSPEC® CompactTL™远心镜头具有超紧凑设计，适用于空间受限的应用。 这款镜头可用于2/3”传感器，提供各种工作距离和放大倍率。 无论是单个购买还是批量集成，这款镜头都能为您提供高性价比。 TECHSPEC® CompactTL™远心镜头拥有优异的远心度和低畸变，非常适合集成到测量系统中。另外，它还拥有固定光圈和可锁定焦距，使得这款镜头非常适用于工厂车间和装配生产线，因为它们无论何时都能保持稳定性能。



主要放大倍率 PMAG

大摄像机传感器格式

FOV @ Max Sensor Format, H x V (mm)

方式

工作距离 (mm)

产品号

1X

2/3"

8.8 x 6.6

-

40

#63-745

1X

2/3"

8.8 x 6.6

In-Line Illumination

40

#67-319

2X

2/3"

4.4 x 3.3

-

40

#63-746

2X

2/3"

4.4 x 3.3

In-Line Illumination

40

#67-320

3X

2/3"

2.9 x 2.2

-

40

#63-747

3X

2/3"

2.9 x 2.2

In-Line Illumination

40

#67-321

4X

2/3"

2.2 x 1.6

-

40

#63-748

4X

2/3"

2.2 x 1.6

In-Line Illumination

40

#67-322

0.5X

2/3"

17.6 x 13.2

-

65

#63-741

0.5X

2/3"

17.6 x 13.2

In-Line Illumination

65

#67-310

0.8X

2/3"

11.0 x 8.2

-

65

#63-742

0.8X

2/3"

11.0 x 8.2

In-Line Illumination

65

#67-311

1X

2/3"

8.8 x 6.6

-

65

#63-733

1X

2/3"

8.8 x 6.6

In-Line Illumination

65

#67-312

2X

2/3"

4.4 x 3.3

-

65

#63-734

2X

2/3"

4.4 x 3.3

In-Line Illumination

65

#67-313

3X

2/3"

2.9 x 2.2

-

65

#63-735

3X

2/3"

2.9 x 2.2

In-Line Illumination

65

#67-314

4X

2/3"

2.2 x 1.6

-

65

#63-736

4X

2/3"

2.2 x 1.6

In-Line Illumination

65

#67-315

6X

2/3"

1.5 x 1.1

-

65

#63-743

6X

2/3"

1.5 x 1.1

In-Line Illumination

65

#67-316

8X

2/3"

1.1 x 0.8

-

65

#63-744

8X

2/3"

1.1 x 0.8

In-Line Illumination

65

#67-317

0.5X

2/3"

17.6 x 13.2

-

110

#63-729

0.5X

2/3"

17.6 x 13.2

In-Line Illumination

110

#67-303

0.75X

2/3"

11.7 x 8.8

-

110

#63-730

0.75X

2/3"

11.7 x 8.8

In-Line Illumination

110

#67-304

1X

2/3"

8.8 x 6.6

-

110

#63-731

1X

2/3"

8.8 x 6.6

In-Line Illumination

110

#67-305

2X

2/3"

4.4 x 3.3

-

110

#63-732

2X

2/3"

4.4 x 3.3

In-Line Illumination

110

#67-306

3X

2/3"

2.9 x 2.2

-

110

#63-738

3X

2/3"

2.9 x 2.2

In-Line Illumination

110

#67-307

1X

2/3"

8.8 x 6.6

-

220

#33-096

1X

2/3"

8.8 x 6.6

In-Line Illumination

220

#33-110

1X

2/3"

8.8 x 6.6

-

300

#33-100

1X

2/3"

8.8 x 6.6

In-Line Illumination

300

#33-114

2X

2/3"

4.4 x 3.3

-

300

#33-101

2X

2/3"

4.4 x 3.3

In-Line Illumination

300

#33-115

订购信息：

1X, 40mm WD CompactTL™ ecentric Lens

库存#63-745技术参数与相关资料

滤波器螺纹

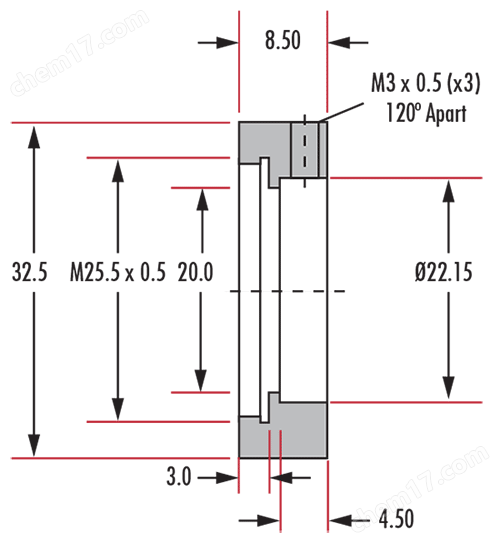

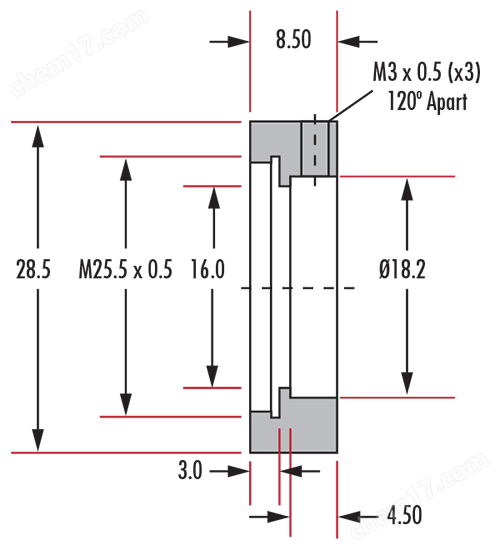

Adapter #88-212 Required

主要放大倍率 PMAG

1X

工作距离 (mm)

40

工作距离容差 (mm)

±1

类型

ecentric Lens

视场深度 (mm)

±0.5mm (20% @ 20 lp/mm)

视场, 2/3" 传感器

8.8mm

视场, 1/2" 传感器

6.4mm

视场, 1/3" 传感器

4.8mm

大摄像机传感器格式

2/3"

孔径 (f/#)

f/11

数字孔径 NA, 对象侧

0.045

大直径 (mm)

18

突出螺纹的长度 (mm)

50

Typical Distortion @ 588nm (%)

<0.035

Typical ecentricity @ 588nm (°)




Number of Elements (Groups)

5 (4)

涂层

MgF2

重量 (g)

31

支架

C-Mount

涂层规格

λ/4 MgF2 @ 550nm

RoHS

符合标准



1X内联紧凑型远心镜头，40mm工作距离

库存#67-319技术参数与相关资料

滤波器螺纹

Adapter #88-212 Required

方式

In-Line Illumination

主要放大倍率 PMAG

1X

工作距离 (mm)

40

工作距离容差 (mm)

±1

类型

ecentric Lens

视场深度 (mm)

±0.5mm (20% @ 20 lp/mm)

视场, 2/3" 传感器

8.8mm

视场, 1/2" 传感器

6.4mm

视场, 1/3" 传感器

4.8mm

大摄像机传感器格式

2/3"

孔径 (f/#)

f/11

数字孔径 NA, 对象侧

0.045

大直径 (mm)

18

突出螺纹的长度 (mm)

53.5

Typical Distortion @ 588nm (%)

<0.035

Typical ecentricity @ 588nm (°)

<0.002

Number of Elements (Groups)

6 (5)

涂层

MgF2

重量 (g)

40

支架

C-Mount

可接受的光导或是光源

1/4" (0.312") and 1/8" (0.187")

涂层规格

λ/4 MgF2 @ 550nm

RoHS

符合标准



1X, 220mm WD, In-Line CompactTL™ ecentric Lens

库存#33-110技术参数与相关资料

方式

In-Line Illumination

滤波器螺纹

M34.0 x 0.5

主要放大倍率 PMAG

1X

工作距离 (mm)

220

工作距离容差 (mm)

±2

类型

ecentric Lens

视场深度 (mm)

±0.6mm (20% @ 20 lp/mm)

视场, 2/3" 传感器

8.8mm

视场, 1/2" 传感器

6.4mm

视场, 1/3" 传感器

4.8mm

大摄像机传感器格式

2/3"

孔径 (f/#)

f/11

数字孔径 NA, 对象侧

0.044

大直径 (mm)

36

突出螺纹的长度 (mm)

162.5

Typical Distortion @ 588nm (%)

<0.03

Typical ecentricity @ 588nm (°)

<0.03

Number of Elements (Groups)

5 (4)

涂层

MgF2

重量 (g)

150

支架

C-Mount

可接受的光导或是光源

1/4" (0.312") and 1/8" (0.187")

涂层规格

λ/4 MgF2 @ 550nm

RoHS

符合标准



1X, 300mm WD, In-Line CompactTL™ ecentric Lens

库存#33-114技术参数与相关资料

方式

In-Line Illumination

滤波器螺纹

M34.0 x 0.5

主要放大倍率 PMAG

1X

工作距离 (mm)

300

工作距离容差 (mm)

±2

类型

ecentric Lens

视场深度 (mm)

±0.7mm (20% @ 20 lp/mm)

视场, 2/3" 传感器

8.8mm

视场, 1/2" 传感器

6.4mm

视场, 1/3" 传感器

4.8mm

大摄像机传感器格式

2/3"

孔径 (f/#)

f/14.3

数字孔径 NA, 对象侧

0.035

大直径 (mm)

36

突出螺纹的长度 (mm)

174.5

Typical Distortion @ 588nm (%)

<0.02

Typical ecentricity @ 588nm (°)

<0.07

Number of Elements (Groups)

5 (4)

涂层

MgF2

重量 (g)

160

支架

C-Mount

可接受的光导或是光源

1/4" (0.312") and 1/8" (0.187")

涂层规格

λ/4 MgF2 @ 550nm

RoHS

符合标准
