光谱光纤与分叉光纤

产品介绍

光纤产品综合资料

标准光纤、抗紫外老化光纤、分叉光纤与特种接口光纤

一、产品概述

光纤是模块化光谱系统中连接光源、采样装置与光谱仪的关键组件，承担照明传输与信号采集的双重任务。覆盖紫外、可见到近红外波段的完整光纤产品线，包括标准光纤跳线、抗紫外老化光纤、BIF 分叉光纤、Splitter 分叉光纤及带定位键的特种接口光纤，可满足实验室研究、野外勘测与工业在线检测等多种应用场景。

本资料涵盖四个子系列：一是标准光纤跳线（紫外-可见光纤、可见-近红外光纤、单模光纤）；二是抗紫外老化光纤（SR、XSR 系列）；三是 BIF 分叉光纤与 Splitter 分叉光纤（紫外-可见 BIF、可见-近红外 BIF、混合式 BIF、Splitter）；四是带定位键的 SMA 光纤。所有组件均配备精密 SMA 905 接口，支持定制纤芯直径、长度与护套类型。

二、产品系列一览

表1 光纤产品系列一览

三、产品详情

（一）标准光纤跳线

1. 紫外-可见光纤（UV-VIS）

图1 紫外-可见光纤

优质级紫外-可见光纤组件采用耐用优质的光纤跳线，可提供一致的结果，将信号差异降至较低。该跳线兼具照明与信号读取双重功能，可轻松连接至海洋光学光谱仪、光源及采样附件。紫外-可见光纤跳线采用高羟基（高 OH）石英光纤，可在 300–1100 nm 波长范围内实现高效传输。

主要特性：

多种规格可选：支持定制不同纤芯直径及长度

护套选项：不锈钢 BX 或硅胶涂层钢质编织线圈

坚固耐用：适用于野外勘测、工业检测及恶劣的操作环境

操作简便：配备精密 SMA905 接口与加长滚花套环，便于操作

规格参数要点：

• 波长覆盖范围：300–1100 nm

• 纤芯直径：50 / 100 / 200 / 400 / 600 / 1000 μm

• 缓冲涂层：聚酰亚胺（≤600 μm）、丙烯酸酯（1000 μm）

• 护套类型：硅胶涂层钢质编织线圈 / 不锈钢 BX

• 接口类型：SMA905

表2 紫外-可见光纤型号对比

注：光纤弯曲半径以长期（LTBR）和短期（STBR）表示。

2. 可见-近红外光纤（VIS-NIR）

图2 可见-近红外光纤

优质级可见-近红外（VIS-NIR）光纤组件采用耐用型高品质光纤跳线，能提供稳定一致的信号输出，将信号波动降至较低。这些跳线兼具照明和信号读取双重功能，可轻松连接至光谱仪、光源及采样配件。该系列可见-近红外光纤采用低羟基（Low-OH）光纤材料，在 400–2100 nm 波长范围内具有较优化的光传输效率。

主要特性：

多种规格可选：支持定制不同纤芯直径及长度

护套选项：不锈钢 BX 或硅胶涂层钢质编织线圈

坚固耐用：适用于野外勘测、工业检测及恶劣的操作环境

操作简便：配备精密 SMA 905 接口与加长滚花套环，便于操作

规格参数要点：

• 波长覆盖范围：400–2100 nm

• 光纤材料：低羟基（Low-OH）石英光纤

• 接口类型：SMA 905

• 护套类型：硅胶涂层钢质编织线圈 / 不锈钢 BX

表3 可见-近红外光纤型号对比

注：光纤弯曲半径以长期（LTBR）和短期（STBR）表示。

3. 单模光纤

图3 单模光纤

单模光纤组件采用耐用型高品质光纤跳线，能够提供稳定一致的信号输出，并将信号波动降至较低。该系列单模光纤跳线在 1300–1600 nm 波长范围内实现高效传输。此类 8 μm 纤芯的光纤组件专为激光器及其他窄光谱范围光源设计，可在需要高相干性与低模式噪声的系统中作为可靠的传输链路。

主要特性：

护套选项多样：提供 PVDF 拉链式套管、不锈钢 BX 护套或硅胶涂层钢质编织线圈三种护套选项，可灵活适配不同应用场景

坚固耐用：采用高强度护套与缓冲涂层结构，适用于野外勘测、工业检测及恶劣的操作环境

便于操作：配备精密 SMA905 接口与加长滚花套圈，便于在狭小空间内反复插拔与对位

规格参数要点：

• 波长覆盖范围：1300–1600 nm

• 纤芯直径：8 μm

• 接口类型：SMA905

• 光纤长度选项：0.25 / 0.5 / 1 / 1.5 / 2 m

• 弯曲半径：长期弯曲半径（LTBR）4 cm；短期弯曲半径（STBR）2 cm

表4 单模光纤型号对比

注：光纤弯曲半径以长期（LTBR）和短期（STBR）表示。

（二）抗紫外老化光纤

1. SR 抗紫外老化光纤

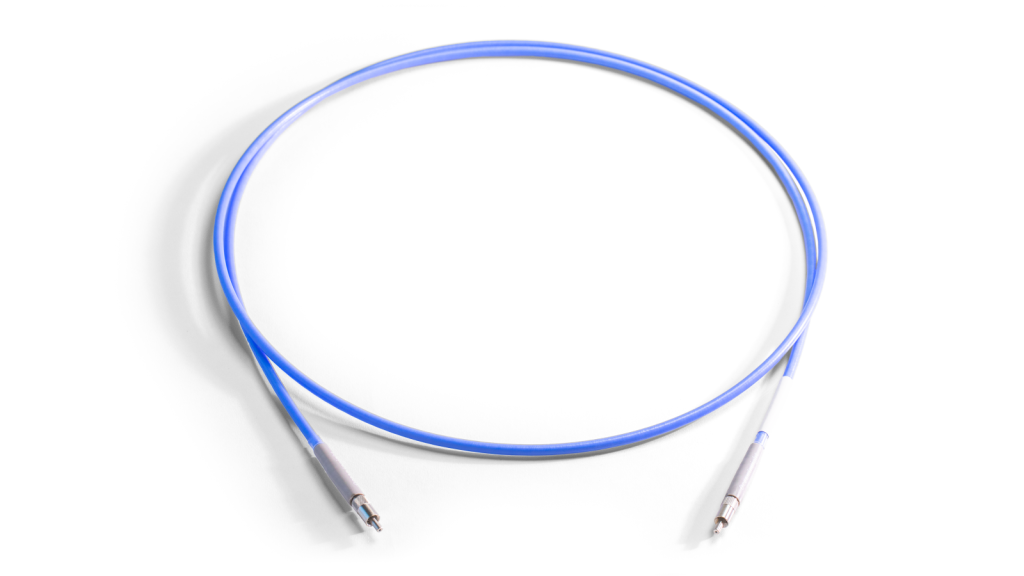

图4 SR 抗紫外老化光纤

SR（Solarization-Resistant）抗紫外老化光纤专为深紫外波段（200–300 nm）的应用而设计。波长短于 300 nm 的紫外辐射会引发标准石英光纤的光致劣化（solarization）现象，导致信号传输性能下降、紫外线吸收率上升，最终引起测量精度恶化。SR 系列光纤通过集成聚酰亚胺缓冲涂层或铝质防护结构，从材料层面抑制紫外线导致的传输衰减，可在长期暴露于深紫外光源的条件下保持稳定的传输特性。该系列适用于荧光激发、深紫外 LED 测量、UV 光刻监测、等离子体诊断以及需要在严苛工业现场使用的检测场景。

主要特性：

抗紫外线：采用聚酰亚胺涂层或铝质缓冲层，有效抑制紫外线传输衰减

多种规格可选：支持定制不同纤芯直径及长度，覆盖 200 μm 至 1000 μm 多种纤芯尺寸

护套选项：提供不锈钢 BX 或硅胶涂层钢质编织线圈两种机械护套，满足不同应用对柔软度与抗拉强度的要求

坚固耐用：适用于野外勘测、工业检测及恶劣的操作环境，长期使用稳定性良好

规格参数要点：

• 波长覆盖范围：200–1100 nm

表5 SR 抗紫外老化光纤型号对比

注：光纤弯曲半径以长期（LTBR）和短期（STBR）表示。

2.  XSR深紫外光纤

图5 XSR深紫外光纤

XSR深紫外光纤（专为紫外–可见光波段的应用而设计。针对标准石英光纤在波长小于 300 nm 紫外辐射下出现的光致劣化效应——紫外波段光吸收率上升导致信号传输性能下降、测量数据失效——XSR 系列采用聚酰亚胺涂层或铝质缓冲层结构，可有效抑制紫外线导致的材料降解效应，确保紫外波段测量的长期稳定性与数据准确性。该系列覆盖 115 μm、230 μm、450 μm、600 μm 等多种纤芯直径，以及 0.25 m、1 m、2 m 等多种长度规格，配备精密 SMA905 接口与加长滚花套筒、不锈钢 BX 护套，适用于野外勘测、工业检测及恶劣环境下的光谱测量。

主要特性：

抗紫外线：采用聚酰亚胺涂层或铝质缓冲层，有效抑制紫外线传输衰减，避免光致劣化效应

多种规格可选：支持定制不同纤芯直径及长度，灵活匹配不同应用需求

操作简便：配备精密 SMA905 接口与加长滚花套环，便于操作与连接

坚固耐用：不锈钢 BX 护套结构，适用于野外勘测、工业检测及恶劣环境

规格参数要点：

• 波长覆盖范围：180–900 nm

• 纤芯直径：115 / 230 / 450 / 600 μm

• 缓冲层材料：聚酰亚胺（Polyimide）

• 标准长度：0.25 / 0.5 / 1 / 1.5 / 2 m

• 护套类型：不锈钢 BX（标准）；硅胶单线圈（可选）

• 接口：SMA905

表6  XSR深紫外光纤型号对比

注：光纤弯曲半径以长期（LTBR）和短期（STBR）表示。

（三）BIF 分叉光纤与 Splitter 分叉光纤

1. 紫外-可见 BIF 分叉光纤

图6 紫外-可见 BIF 分叉光纤

BIF 分叉光纤组件在公共端集成双光纤，另一端分叉为两支独立光纤。分叉的两支光纤可采用相同或不同光纤类型（取决于其较优传输波段），以满足不同应用需求。紫外-可见 BIF 分叉光纤采用高 OH 含量光纤材料，在 300–1100 nm 波长范围内实现高效光传输，是海洋光学针对紫外-可见波段测量场景推出的优质级分叉光纤组件。

主要特性：

多功能光纤组件：Y 型结构设计，公共端并排集成两根同芯径光纤

护套选项：不锈钢 BX 或硅胶涂层钢质编织线圈

坚固耐用：适用于野外勘测、工业检测及恶劣的操作环境

操作简便：配备精密 SMA905 接口与加长滚花套环，便于操作

规格参数要点：

• 波长覆盖范围：300–1100 nm

• 缓冲涂层：聚酰亚胺（QBIF600-UV-BX 型号无聚酰亚胺涂层）

• 接口类型：SMA905（含加长滚花套环）

• 护套类型：硅胶涂层钢质编织线圈 / 不锈钢 BX

表7 紫外-可见 BIF 分叉光纤型号对比

注：光纤弯曲半径以长期（LTBR）和短期（STBR）表示。

2. 可见-近红外 BIF 分叉光纤

图7 可见-近红外 BIF 分叉光纤

BIF 分叉光纤组件在公共端集成双光纤，另一端分叉为两支独立光纤。分叉端可采用相同或不同光纤类型（即其较优传输波段），具体取决于实际应用需求。可见-近红外 BIF 分叉光纤采用低 OH 光纤材料，在 400–2100 nm 波长范围内实现高效光传输，可将单一光源的光信号均衡分配至两个不同检测点，或将同一采样点的光信号同步传输至两台光谱仪（可分别设置不同波长检测范围）。

主要特性：

多功能光纤组件：Y 型结构设计，公共端并排集成两根同芯径光纤

护套选项：不锈钢 BX 或硅胶涂层钢质编织线圈，可根据应用场景灵活选型

坚固耐用：适用于野外勘测、工业检测及恶劣的操作环境

操作简便：配备精密 SMA 905 接口与加长滚花套环，便于操作

规格参数要点：

• 波长覆盖范围：400–2100 nm

• 光纤材料：低 OH 含量优质级光纤

• 结构：Y 型分叉，公共端并排集成双光纤

• 纤芯直径选项：50 / 200 / 400 / 600 μm

• 缓冲涂层：聚酰亚胺（QBIF-VIS-NIR 系列）

• 标准长度：2 m

表8 可见-近红外 BIF 分叉光纤型号对比

注：光纤弯曲半径以长期（LTBR）和短期（STBR）表示。

应用场景：

• 将单一光源的光信号均衡分配至两个不同检测点

• 将同一采样点的光信号同步传输至两台光谱仪（分别设置不同波长检测范围）

• 反射率、吸光度与荧光测量

• 野外勘测与工业检测等恶劣环境应用

3. 紫外-可见/可见-近红外混合式 BIF 分叉光纤

图8 混合式 BIF 分叉光纤

混合式 BIF 分叉光纤是一种优质级 Y 型结构分叉式光纤组件，在公共端并排集成两根同芯径光纤，另一端分叉为两支独立光纤，单根组件即可同时覆盖紫外-可见光（300–1100 nm）和可见-近红外（400–2100 nm）两个波段。该光纤专为将单一光源的光信号均衡分配至两个不同检测点，或将同一采样点的光信号同步传输至两台不同波长范围的光谱仪而设计，提供硅胶涂层钢质编织线圈或不锈钢 BX 护套两种选项，配备精密 SMA905 接口与加长滚花套环，适用于野外勘测、工业检测及恶劣操作环境。

主要特性：

多功能光纤组件：Y 型结构设计，单根组件同时覆盖 UV-VIS 与 VIS-NIR 两个波段

护套选项：提供硅胶涂层钢质编织线圈或不锈钢 BX 护套，可根据应用环境灵活选择

坚固耐用：适用于野外勘测、工业检测及恶劣的操作环境，长期使用稳定可靠

操作简便：配备精密 SMA905 接口与加长滚花套环，便于在狭小空间内进行连接与操作

规格参数要点：

• 波长覆盖范围：300–1100 nm 与 400–2100 nm（QBIF400-MIXED-SR 为 200–1100 nm 与 400–2100 nm）

• 纤芯直径：200 μm；400 μm

• 缓冲涂层：聚酰亚胺（Polyimide）

• 长度选项：0.25 / 0.5 / 1 / 1.5 / 2 m

表9 混合式 BIF 分叉光纤型号对比

注：光纤弯曲半径以长期（LTBR）和短期（STBR）表示。

4. Splitter 分叉光纤

图9 Splitter 分叉光纤

Splitter 分叉光纤由三根光纤组成——一端的两根光纤将光汇集到公共端的第三根光纤中。所有光纤在组件的连接处用环氧树脂粘合在一起。Splitter 分叉光纤的传输效率低于 BIF 分叉光纤。

主要特性：

改善信号混合和均匀性：双通道光谱分析或参考/样品对比等应用的适用之选

更好地控制分光比例：可精确控制光线的分配

降低串扰和背反射：在进行高灵敏度测量或处理弱光信号时优势显著

设计紧凑、坚固耐用：机械性能更稳定，结构更紧凑，集成式外壳可保护光纤连接点

规格参数要点：

• 波长覆盖范围：300–1100 nm 或 400–2100 nm

表10 Splitter 分叉光纤型号对比

注：光纤弯曲半径以长期（LTBR）和短期（STBR）表示。

（四）特种接口光纤

1. 带定位键的 SMA 光纤

图10 带定位键的 SMA 光纤

带定位键的 SMA 光纤具有精密加工的定位凹槽，可确保光纤始终保持一致的对准，从而在光谱测量系统中实现可重复的耦合性能。该产品经久耐用、性能可靠，支持宽波长范围，非常适合要求严苛的实验室及现场应用。

主要特性：

纤芯直径和波长效率标识：每个光纤组件都有颜色编码，便于识别纤芯直径和适用波长范围，帮助用户根据应用需求快速匹配光纤

精密 SMA 905 接口：带定位键的 SMA 接口可确保与光谱仪实现可重复的对准和稳固耦合，充分减少信号损失，提高测量的一致性

规格参数要点：

• 波长覆盖范围：300–1100 nm 和 400–2100 nm

• 光纤接口：带定位键的 SMA 905 接口

• 缓冲涂层：聚酰亚胺

• 纤芯直径：100 μm ± 3 μm；200 μm ± 4 μm

• 标准长度：2 m

• 护套类型：硅胶涂层钢质编织线圈 / 不锈钢 BX

表11 带定位键的 SMA 光纤型号对比

注：光纤弯曲半径以长期（LTBR）和短期（STBR）表示。

四、典型应用场景

• 紫外测量与抗老化：荧光激发、深紫外 LED 测量、UV 光刻监测、等离子体诊断等深紫外波段应用（SR/XSR 系列）；

• 宽波段光谱测量：紫外-可见（300–1100 nm）与可见-近红外（400–2100 nm）透射、吸收与反射测量（QP 系列）；

• 多通道同步检测：将单一光源的光信号均衡分配至两个不同检测点，或将同一采样点的光信号同步传输至两台光谱仪（BIF 分叉光纤）；

• 双通道光谱分析与参考/样品对比（Splitter 分叉光纤）；

• 激光器与窄光谱范围应用：单模光纤作为高相干性、低模式噪声系统的传输链路；

• 实验室与现场应用：野外勘测、工业检测及恶劣环境下的光谱测量（全系列）。

如需正式报价、产品选型支持或定制需求，欢迎随时联系我们，我们将根据您的波段范围、光程与接口要求提供选型方案。
