Unice单轴倾斜平台

Unice单轴倾斜平台

  • 产品型号:
  • 更新时间:2023-12-18
  • 产品介绍:Unice单轴倾斜平台
    *藉由M6x0.25mm不锈钢精密螺丝可精密准确调整倾斜角度。
  • 厂商性质:代理商
  • 在线留言

产品介绍

品牌其他品牌价格区间面议
组件类别光学元件应用领域医疗卫生,环保,化工,电子

Unice单轴倾斜平台

小型单轴倾斜平台

  55STP-1M

*小范围及单方向调整,用来调整光学元件之水平位置。

*既轻巧又节省空间。

*藉由M6x0.25mm不锈钢精密螺丝可精密准确调整倾斜角度。

*不锈钢螺丝和磷青铜牙环套筒组合,操作时更加平滑顺畅。

*几近可忽略螺丝间隙的设计组合。

*可调整角度:±4°。

*两个M6(1/4-20)沉头孔,可直接固定在光学桌或其他光学元件上。

*台面上提供M6(1/4-20)和M4(8-32)螺纹牙孔。

*经由两个单轴倾斜平台,以90度交叉组合,可形成XY双轴倾斜平台。

Unice单轴倾斜平台



Model

Range

W(kgs)

Metric(mm)

55STP-1M

±4°

0.18

English(inch)

55STP-1

±4°

0.18





单轴倾斜平台

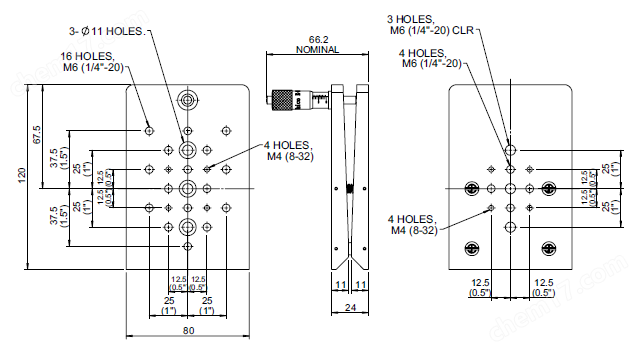

05STP-1M

*藉由多螺纹牙和沉头螺纹孔的设计,让这个单轴倾斜平台有更多样的固定方式。

*藉由螺旋测微器(分厘卡头)可精密准确调整倾斜角度。

*工作面上有两种不同螺纹牙M6(1/4-20)和M4(8-32)和一种沉头螺纹孔M6(1/4-20)可使用。

*经由两个单轴倾斜平台,以90°正交叉组合,可形成XY双轴倾斜平台。

*可调整角度范围:±2.5°。

*小分辨率:10.5mrad.per mm scale。



Model

W(kgs)

Metric(mm)

05STP-1M

0.46

English(inch)

05STP-1

0.46





单轴倾斜平台

05STP-2M

*藉由多螺纹牙和沉头螺纹孔的设计,让这个单轴倾斜平台有更多样的固定方式。

*藉由M6x0.25mm不锈钢精密螺丝旋钮可精密准确调整倾斜角度。

*不锈钢螺丝和磷青铜牙环套筒组合,操作时更加平滑顺畅。

*间隙油的涂抹,达成几近可忽略螺丝间隙的组合。

*工作面上有两种不同螺纹牙M6(1/4-20)和M4(8-32)和一种沉头螺纹孔M6(1/4-20)。

*经由两个单轴倾斜平台,以90°正交叉组合,可形成XY双轴倾斜平台。

*可调整角度范围:±2.5°。

*小分辨率:2.8 mrad per revolution.





Model

W(kgs)

Metric(mm)

05STP-2M

0.46

English(inch)

05STP-2

0.46
